涂装案例：

东北地区某塔筒厂，3月份施工完一批塔筒外表面涂层，涂层配套如下，施工完面漆2-3天后，采用塑料薄膜包装，并放置在室外的场地上。1个月后（4月份），检查发现面漆涂层与中间漆涂层存在层间附着力差。于是找到鲁南油漆技术部，要求帮忙分析下原因。

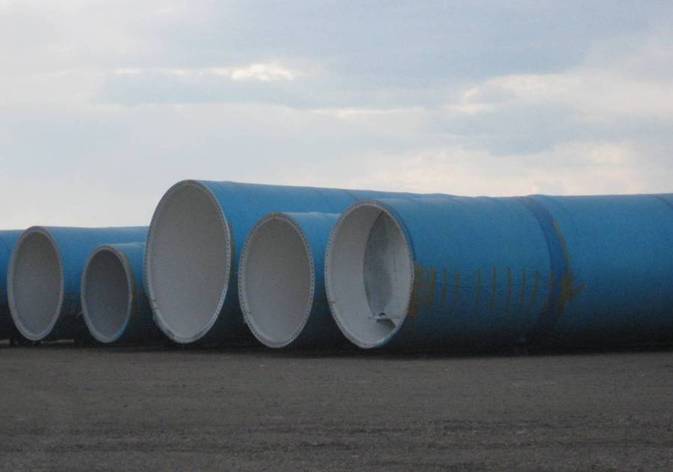

风塔涂层干燥后，用塑料薄膜包裹放置于室外

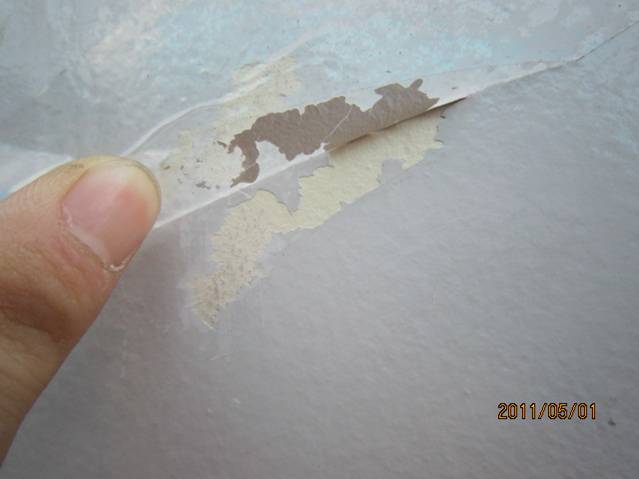

1个月后，拆开塑料薄膜，涂层可以用粘附的胶带直接撕掉

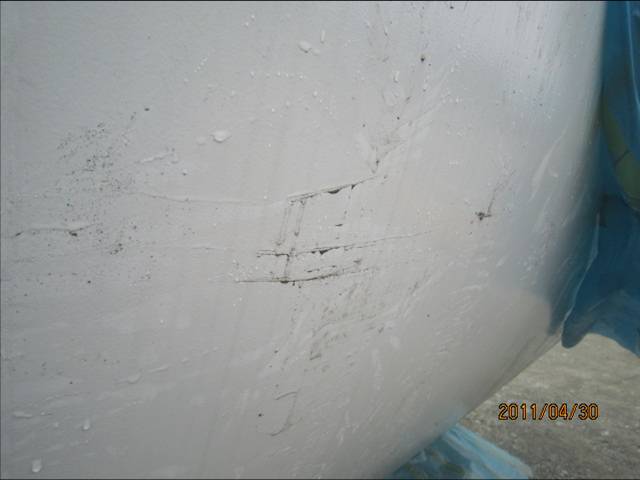

包裹在塑料薄膜内涂层表面存在较多的凝结水

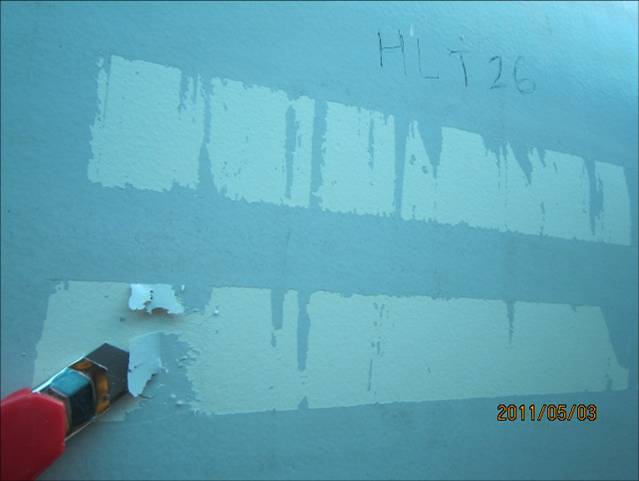

涂层附着力较差，用胶带和刀片很容易去除面漆涂层

2、原因分析：

东北地区3月份三月平均温度是 -3℃ ~ 7℃，在这个温度下，勉强可以施工低温固化型的环氧类底漆（最低零下5℃），聚氨酯面漆（零上2℃）；超过这个最低极限，则不能施工。同时，相应的延长干燥时间；

例如环氧富锌底漆，在5℃的情况下施工，表干时间是两天半；完全固化25天。

该工程底漆和面漆的涂装间隔，应该保证48小时以上的涂装间隔。面漆涂装完成后，应该保证一个月的自然晾干时间。如遇雨雪天气，应该用篷布等遮盖。天气放晴后，去掉遮盖物。

但实际上，该工程在面漆施工完3天后，就用塑料薄膜包裹，造成以下情况：

1. 面漆的残留溶剂挥发受阻，面漆和中层漆的附着力自然下降很多。
2. 低温下，钢铁面温度较气温要低，容易产生冷凝水，面漆涂层尚没有完全固化，抵抗水汽的能力较差，长期“浸泡”高湿度的水汽环境下，甚至导致涂层软化失败。
3. 水汽可能会反透过涂层，进入涂层内部，聚集于涂层层间，导致涂层附着力问题。
